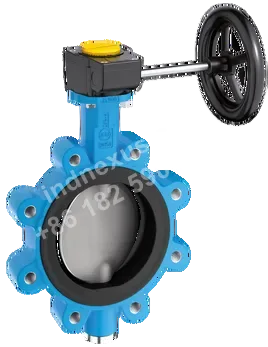

支耳式蝶阀 Z014-A WATER
支耳式蝶阀 Z014-A WATER
依博罗
支耳式蝶阀 Z014-A WATER
支耳式蝶阀 Z014-A WATER
- 分类
- 蝶阀
- 工作温度范围
- -40°C 至 +200°C（与压力、介质及材质有关）
- 最大工作压力
- 16 bar
技术参数
- 公称通径
- DN 20 - DN 600（DN 20 仅有 PN 10/16）
- 面对面长度标准
- EN 558 Series 20；ISO 5752 Series 20；API 609 Table 1
- 连接法兰标准
- EN 1092 PN 6/10/16；ASME Class 150；AS 4087 PN 16
- 法兰密封面
- EN 1092 Form A / B；ASME RF、FF
- 执行器安装法兰
- EN ISO 5211
- 密封等级
- EN 12266 Leakage rate A；ISO 5208:2015 Category AA
- 工作标准
- EN 593
- 工作温度范围
- -40°C 至 +200°C（与压力、介质及材质有关）
- 最大工作压力
- 16 bar
应用场景
工业水处理系统管路控制
Z014-A WATER支耳式蝶阀可用于水处理系统管路中的介质控制和隔离，最大工作压力为16 bar，支持EN ISO 5211执行器安装法兰，并符合EN 593工作标准及EN 12266泄漏等级A要求。
选型特点
符合规定泄漏等级的密封性能
产品资料规定密封等级符合EN 12266 Leakage rate A和ISO 5208:2015 Category AA。
多标准法兰连接兼容性
产品可连接EN 1092 PN 6/10/16,ASME Class 150及AS 4087 PN 16法兰标准。
FAQ
EBRO 支耳式蝶阀 Z014-A WATER 的适用通径和最大工作压力是多少？
该阀门公称通径范围为 DN 20 至 DN 600，其中 DN 20 规格仅适用于 PN 10/16。最大工作压力为 16 bar，实际选型还应核对管路压力等级、介质和阀门材质条件。
Z014-A WATER 支耳式蝶阀可配套哪些法兰标准？
该产品可与 EN 1092 PN 6、PN 10、PN 16，ASME Class 150 及 AS 4087 PN 16 法兰连接；对应的法兰密封面包括 EN 1092 Form A/B，以及 ASME RF、FF。
Z014-A WATER 的安装长度和自动化接口遵循哪些标准？
阀门面对面长度符合 EN 558 Series 20、ISO 5752 Series 20 和 API 609 Table 1；执行器安装法兰符合 EN ISO 5211，可作为手动操作或配置相应执行机构时的接口核对依据。
该蝶阀的密封等级如何，适合对泄漏控制有要求的工况吗？
Z014-A WATER 的密封等级符合 EN 12266 Leakage rate A 和 ISO 5208:2015 Category AA。对于需要评估阀门关断泄漏性能的项目，可将上述标准作为技术核对依据，并结合实际介质、压力和温度条件确认。
Z014-A WATER 的工作温度范围是多少？
该阀门的工作温度范围为 -40°C 至 +200°C。温度适用性与工作压力、输送介质及阀门材质有关，因此在高温、低温或压力变化明显的工况中，应按实际型号与应用条件进行确认。
