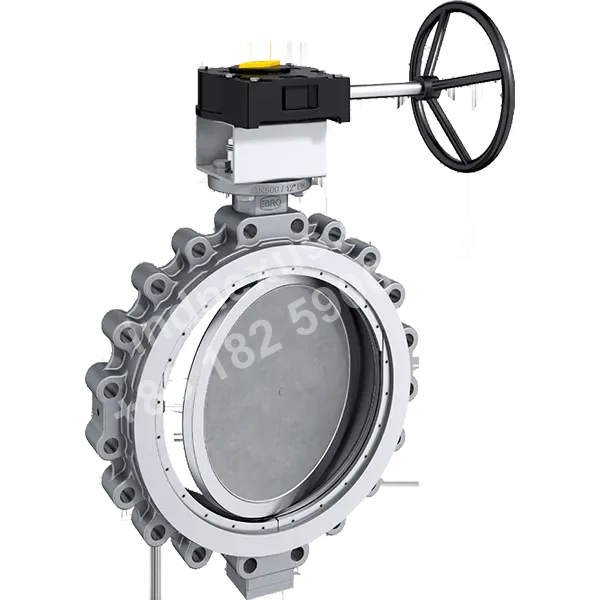

高性能蝶阀 HP114-K3

技术参数

适用介质

气体或液体

公称通径

DN 50 - DN 600（更大口径备询）

阀门结构

双偏心设计

密封系统

R-PTFE软密封或Inconel金属密封

工作温度范围

-60℃ ~ +600℃

密封系统最高温度

R-PTFE软密封最高230℃；Inconel金属密封最高600℃

防火设计温度

PTFE/Inconel最高200℃

工作压力

≤ DN150最大40 bar；> DN150最大25 bar

真空应用

最高至绝对压力1mbar

法兰连接标准

EN 1092 PN 10/16/25/40（至DN 150）；EN 1092 PN 10/16/25（DN 200-DN 600）；ASME Class 150/300；AS 4087 PN 16/21

法兰密封面

EN 1092 Form A/B；ASME RF、FF

面对面标准

EN 558 Series 16；ISO 5752 Series 16

顶法兰标准

EN ISO 5211

密封泄漏等级

R-PTFE：EN 12266 Leakage rate A；Inconel：EN 12266 Leakage rate B、ISO 5208 Category 3

防火标准

BS 6755 Part 2；API 607 第5版

应用场景

1. 1

   高温气体或液体介质的开关与调节

   HP114-K3可用于气体或液体介质的开关与调节。选用R-PTFE软密封时最高工作温度为230℃，选用Inconel金属密封时最高工作温度为600℃。

2. 2

   防火工艺管路的介质开关与调节

   HP114-K3适用于具有防火设计要求的工艺管路介质开关与调节，PTFE或Inconel配置的防火设计温度最高为200℃，防火标准符合BS 6755 Part 2和API 607第5版。

3. 3

   中高压工业流体管道控制

   HP114-K3可用于中高压气体或液体管道的控制与切换。DN 150及以下时最大工作压力为40 bar，DN 150以上时最大工作压力为25 bar。

4. 4

   真空系统中的气体控制

   HP114-K3可用于真空系统中的气体控制，真空应用最高至绝对压力1mbar。

选型特点

1. 1

   双偏心结构设计

   HP114-K3采用双偏心设计,可用于气体或液体的开关或调节工况。

2. 2

   R-PTFE与Inconel密封系统可选

   可选R-PTFE软密封或Inconel金属密封;R-PTFE软密封最高工作温度为230℃,Inconel金属密封最高工作温度为600℃。

3. 3

   密封泄漏等级随密封材料区分

   R-PTFE软密封符合EN 12266 Leakage rate A;Inconel金属密封符合EN 12266 Leakage rate B及ISO 5208 Category 3。

4. 4

   PTFE/Inconel防火设计温度

   PTFE/Inconel防火设计的最高温度为200℃,并符合BS 6755 Part 2和API 607第5版防火标准。

5. 5

   真空应用能力

   该阀门可用于真空工况,最高可至绝对压力1mbar。

6. 6

   多标准法兰连接适配

   法兰连接支持EN 1092 PN系列,ASME Class 150/300及AS 4087 PN 16/21;法兰密封面支持EN 1092 Form A/B和ASME RF、FF。
