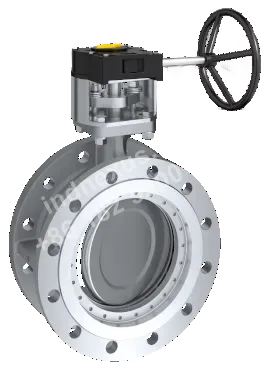

高性能蝶阀 HP112
高性能蝶阀 HP112
依博罗
高性能蝶阀 HP112
高性能蝶阀 HP112
- 分类
- 蝶阀
- 适用介质
- 气体或液体
- 工作温度范围
- -60℃ ~ +600℃
技术参数
- 适用介质
- 气体或液体
- 结构形式
- 双偏心蝶阀
- 公称通径
- DN 80 - DN 600
- 工作温度范围
- -60℃ ~ +600℃
- 密封系统
- R-PTFE软密封、Inconel金属密封、防火设计（PTFE/Inconel）
- 密封系统最高温度
- R-PTFE软密封最高230℃；Inconel金属密封最高600℃；防火设计（PTFE/Inconel）最高200℃
- 工作压力
- ≤ DN150：40 bar；＞DN150：25 bar
- 真空应用
- 最高至绝对压力1mbar
- 泄漏等级
- R-PTFE软密封：EN 12266 Leakage rate A；Inconel金属密封：EN 12266 Leakage rate B、ISO 5208 Category 3
- 法兰连接标准
- EN 1092 PN 10/16/25/40；ASME Class 150、ASME Class 300；AS 4087 PN 16/21
- 法兰密封面
- EN 1092 Form A/B；ASME RF、FF
- 面对面标准
- EN 558 Series 13
- 防火标准
- BS 6755 Part 2；API 607 第5版
应用场景
气体或液体介质的开关与调节
HP112双偏心蝶阀可用于气体或液体介质的开启、关闭和调节，适用于需要频繁操作的管道工况。
高温介质的开关与调节
在最高600℃的高温介质控制工况下，HP112可选用Inconel金属密封，用于介质的开关或调节。
防火要求管道的阀门控制
对于具有防火密封要求的管道控制工况，HP112可采用PTFE/Inconel防火设计，用于介质的开关或调节，并符合BS 6755 Part 2和API 607第5版防火标准。
真空系统中的阀门控制
HP112可用于真空系统中的介质控制，真空应用最高可达绝对压力1mbar。
选型特点
双偏心结构与高频使用适配
该阀门采用双偏心设计,并标明可在高频率使用工况下长时间使用,且为免维护设计。
三类密封系统及对应耐温范围
可选R-PTFE软密封,Inconel金属密封和PTFE/Inconel防火设计;R-PTFE最高230℃,Inconel最高600℃,防火设计最高200℃。
按密封系统区分的泄漏等级
R-PTFE软密封符合EN 12266 Leakage rate A;Inconel金属密封符合EN 12266 Leakage rate B和ISO 5208 Category 3。
正压与真空工况范围
工作压力为DN150及以下最高40 bar,Dn150以上最高25 bar;真空应用最高至绝对压力1 mbar。
多标准法兰连接兼容性
支持EN 1092 PN 10/16/25/40,ASME Class 150和Class 300,以及AS 4087 PN 16/21法兰连接标准;法兰密封面支持EN 1092 Form A/B和ASME RF,FF。
FAQ
HP112高性能蝶阀适用于哪些介质和控制任务？
HP112适用于气体或液体介质，可用于管路的开关控制或调节控制。其双偏心结构适合需要较高使用频率的工况，并可在高频操作条件下长期使用。
如何根据温度条件选择HP112的密封系统？
HP112可选R-PTFE软密封、Inconel金属密封和防火设计（PTFE/Inconel）。R-PTFE软密封最高适用温度为230℃；Inconel金属密封最高适用温度为600℃；防火设计最高适用温度为200℃。阀门总体工作温度范围为-60℃至+600℃，应结合所选密封系统的温度上限进行选型。
HP112的软密封与Inconel金属密封在泄漏等级上有什么区别？
R-PTFE软密封符合EN 12266 Leakage rate A；Inconel金属密封符合EN 12266 Leakage rate B，同时符合ISO 5208 Category 3。选型时应根据系统对密封性能、温度范围及工况条件的要求确定密封形式。
HP112在不同口径下的工作压力是多少？
HP112在DN 150及以下口径的工作压力最高为40 bar；在大于DN 150的口径范围内，工作压力最高为25 bar。公称通径覆盖DN 80至DN 600。
HP112是否可用于真空和防火工况？
HP112可用于真空工况，最高可至绝对压力1 mbar。采用防火设计（PTFE/Inconel）时，阀门符合BS 6755 Part 2和API 607第5版防火标准，防火设计的最高工作温度为200℃。
