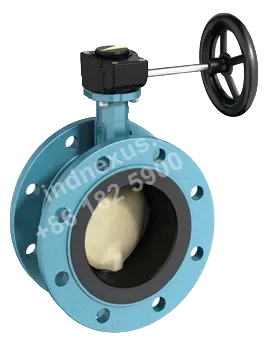

双法兰蝶阀 F012-A
双法兰蝶阀 F012-A
依博罗
双法兰蝶阀 F012-A
双法兰蝶阀 F012-A
- 分类
- 蝶阀
- 工作温度范围
- -40°C to +200°C（与压力、介质及材质有关）
- 最大工作压力
- 最大25 bar
技术参数
- 公称通径
- DN 50 - DN 1400
- 安装方式
- 可任意方向安装；支持单法兰安装
- 连接法兰
- EN 1092 PN 6/10/16/25；ASME B16.5 / B16.47 ASME Class 150（PS max=19 bar）；ASME Class 300（PS max=25 bar）；AS/NZS 4087 PN 16 / PN21 / PN35；AS 2129 Tab.E / Tab.F；JIS B 2220 10K；连接法兰不适用于全部口径，其他法兰备索
- 法兰密封面
- EN 1092 Form A / B；ASME RF, FF
- 顶法兰
- EN ISO 5211
- 面对面标准
- EN 558 Series 13；ISO 5752 Series 13
- 工作标准
- EN 593
- 密封等级
- EN 12266 Leakage rate A；ISO 5208 Category 3
- 工作温度范围
- -40°C to +200°C（与压力、介质及材质有关）
- 最大工作压力
- 最大25 bar
- 最大压差
- 最大Δp 25 bar
- 真空应用
- 最高至绝对压力 1mbar
应用场景
污水处理厂工艺管线
用于污水处理厂进出水及厂内工艺管线的介质隔离。F012-A为双法兰蝶阀，公称通径为DN 50至DN 1400，最高工作压力为25 bar，可满足不同规模管线的安装和隔离需求。
给排水泵站及输水干线
用于给排水泵站、输水干线及长距离管道中的分段切断和设备隔离。F012-A支持DN 50至DN 1400口径、可任意方向安装，并支持单法兰安装。
海水淡化系统管线
用于海水淡化装置中的输水主管、处理单元连接管线及泵送管路介质隔离。F012-A采用双法兰结构，支持多种法兰标准，并可任意方向安装。
海上设施与船舶管路
用于海上设施及船舶管路中的介质截断。F012-A采用双法兰蝶阀结构，支持任意方向安装，并具有硫化阀座和单阀杆结构，适用于高压管路应用。
电厂水系统
用于电厂内部冷却水、补给水及相关工艺水管道的开关隔离。F012-A最高工作压力为25 bar，工作温度范围为-40°C至+200°C，具体取决于压力、介质和材质，并具有EN 12266 Leakage rate A及ISO 5208 Category 3密封等级。
选型特点
双法兰结构支持单法兰及任意方向安装
F012-A采用双法兰设计，支持单法兰安装，并可任意方向安装，适用于需要灵活管线布置或单法兰连接的场景。
硫化阀座与单阀杆高压结构
采用硫化阀座和单阀杆结构，最大工作压力为25 bar，最大压差为25 bar，适用于相应压力和压差条件下的流体管路。
三重轴套及特定条件下的可调整轴套
产品配置三重轴套；对于DN600及以下且工作压力不低于16 bar的规格，支持可调整轴套，选型时需按具体口径和压力条件确认。
低绝对压力真空应用能力
产品支持真空应用，最高可达绝对压力1 mbar，具体适用性需结合压力、介质和材质条件确认。
EN ISO 5211标准顶法兰
顶法兰符合EN ISO 5211标准，便于匹配相应标准接口的执行机构。
FAQ
F012-A双法兰蝶阀适用哪些公称通径和压力范围？
F012-A的公称通径范围为DN 50至DN 1400，最大工作压力为25 bar，最大允许压差为Δp 25 bar。实际可用压力范围还应与所选口径、连接法兰、介质和阀门材质条件匹配。
F012-A可连接哪些法兰标准？
该阀可对应EN 1092 PN 6/10/16/25、ASME B16.5/B16.47 Class 150与Class 300、AS/NZS 4087 PN 16/PN21/PN35、AS 2129 Tab.E/Tab.F及JIS B 2220 10K等法兰标准。其中ASME Class 150的最大工作压力为19 bar，Class 300的最大工作压力为25 bar；并非全部法兰连接适用于所有口径。
F012-A双法兰蝶阀能否用于单法兰安装和不同安装方向？
可以。F012-A采用双法兰设计，支持单法兰安装，并可任意方向安装。安装时仍应结合管路布置、执行机构空间、介质流向及现场支撑条件进行确认。
F012-A的密封性能符合哪些标准？
F012-A符合EN 12266 Leakage rate A和ISO 5208 Category 3密封等级要求，工作标准为EN 593。阀门采用硫化阀座与单阀杆结构，并配备三重轴套设计，适用于高压工况。
F012-A可以用于真空和高低温介质吗？
该阀可用于最高至绝对压力1 mbar的真空工况，工作温度范围为-40°C至+200°C。温度适用性会受到压力、介质及材质组合影响，需结合实际型号与应用条件确认。
