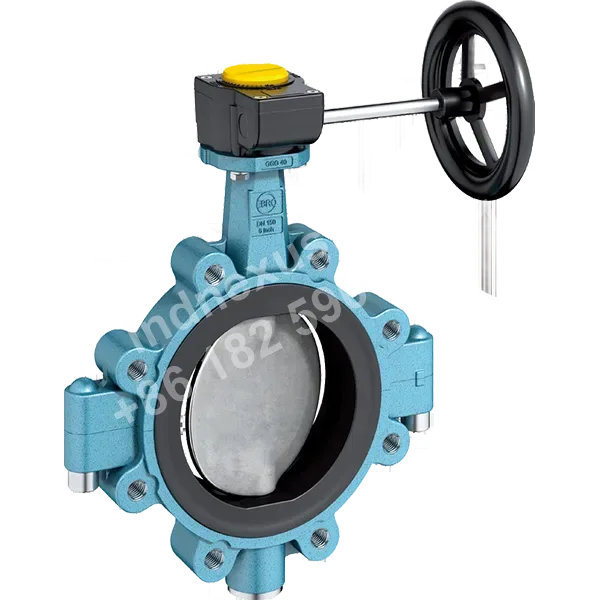

支耳式蝶阀 Z614-A
支耳式蝶阀 Z614-A
依博罗
支耳式蝶阀 Z614-A
支耳式蝶阀 Z614-A
- 分类
- 蝶阀
- 工作温度范围
- -10°C to +200°C（与压力、介质及材质有关）
- 最大工作压力
- 最大10 bar
技术参数
- 结构形式
- 支耳式蝶阀
- 公称通径
- DN 50 - DN 300
- 工作温度范围
- -10°C to +200°C（与压力、介质及材质有关）
- 最大工作压力
- 最大10 bar
- 面对面标准
- EN 558 Series 20；ISO 5752 Series 20；API 609 Table 1
- 连接法兰
- EN 1092 PN 10/16；ASME Class 150
- 法兰密封面
- EN 1092 Form A/B；ASME RF、FF
- 顶法兰标准
- EN ISO 5211
- 密封等级
- EN 12266 Leakage rate A；ISO 5208 Category 3
- 可选认证
- TA-Air/VDI 2440
应用场景
食品与饮料加工工艺管路
用于食品加工工艺管路，产品可提供符合美国FDA标准的材质，适用于对洁净和材料合规性有要求的流体处理场景。
工业涂装与喷涂工艺线
用于工业涂装或喷涂工艺管路，产品资料明确提供喷涂行业可选配置，适合相关工艺介质的管路控制。
选型特点
阀板与阀杆一体式结构
该阀门采用阀板和阀杆一体式结构。
两片式阀体配不锈钢紧固件
该阀门采用两片式阀体结构,所有紧固件为不锈钢材质。
三重轴套与镜面抛光阀板密封面
该阀门配置三重轴套,阀板密封面经过镜面抛光处理。
可选符合FDA标准的材质
该阀门可提供符合美国FDA标准的材质,订货时可根据接液材料合规要求确认配置。
喷涂行业可选无硅处理阀门
针对喷涂行业,该阀门可选用无硅处理配置。
支持EN和ASME法兰连接标准
该阀门连接法兰符合EN 1092 PN 10/16和ASME Class 150标准。
FAQ
Z614-A 支耳式蝶阀适用于哪些口径、压力和温度范围？
Z614-A 的公称通径范围为 DN 50 至 DN 300，最大工作压力为 10 bar。工作温度范围为 -10°C 至 +200°C，但实际允许温度会受到工作压力、介质及阀门材质组合的影响，应结合具体工况确认。
Z614-A 可与哪些管道法兰标准配套安装？
该阀门可配套 EN 1092 PN 10/16 或 ASME Class 150 法兰，适用的法兰密封面包括 EN 1092 Form A/B 以及 ASME RF、FF。面对面尺寸符合 EN 558 Series 20、ISO 5752 Series 20 和 API 609 Table 1。
Z614-A 的密封性能符合什么标准？
Z614-A 的密封等级符合 EN 12266 Leakage rate A 和 ISO 5208 Category 3，可用于对阀门关断密封性能有明确要求的管路工况。
Z614-A 在结构和维护方面有哪些特点？
该阀门采用阀板与阀杆一体式结构及两片式阀体，紧固件采用不锈钢材质；配置三重轴套，阀板密封面经过镜面抛光。阀门结构可拆卸，材料可循环使用，有利于后续维护及材料处置。
Z614-A 是否适合执行机构自动化配置及特殊行业应用？
Z614-A 顶法兰符合 EN ISO 5211，便于匹配相应的自动化驱动装置。该系列可提供 TA-Air/VDI 2440 认证产品，也可提供符合美国 FDA 标准的材质；用于喷涂行业时，可选用无硅处理阀门。
