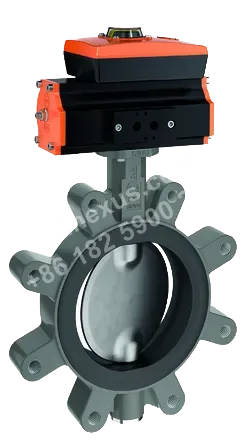

支耳式蝶阀 Z414-A
支耳式蝶阀 Z414-A
依博罗
支耳式蝶阀 Z414-A
支耳式蝶阀 Z414-A
- 分类
- 蝶阀
- 工作温度范围
- -10°C to +160°C，与压力、介质及材质有关
- 最大工作压力
- 最大10 bar，SDR 11,0 (PE-80)；最大10 bar，SDR 17,0 (PE-100)；最大6 bar，SDR 17,6 (PE-80)；最大5 bar，SDR 33,0 (PE-100)
技术参数
- 阀门类型
- 支耳式蝶阀
- 适用管道
- PE/PP压力管道，适用SDR11、SDR17、SDR17,6、SDR33
- 公称通径
- da 50 (DN 40) - da 630 (DN 600)，SDR 11；da 50 (DN 40) - da 500 (DN 500)，SDR 17 / SDR 17,6 / SDR 33
- 面对面标准
- EN 558 Series 20；ISO 5752 Series 20；API 609 Table 1
- 连接法兰
- EN 1092 PN 10
- 顶法兰
- EN ISO 5211
- 密封等级
- EN 12266 Leakage rate A；ISO 5208 Category 3
- 工作温度范围
- -10°C to +160°C，与压力、介质及材质有关
- 最大工作压力
- 最大10 bar，SDR 11,0 (PE-80)；最大10 bar，SDR 17,0 (PE-100)；最大6 bar，SDR 17,6 (PE-80)；最大5 bar，SDR 33,0 (PE-100)
- 阀座
- 可更换
应用场景
PE/PP压力管道的截断与检修隔离
用于PE或PP压力管道系统的流体截断和检修隔离，适配SDR11、SDR17、SDR17.6及SDR33管道，阀座可更换且阀门可拆卸。
选型特点
PE/PP压力管道适配及免转接垫片设计
阀门专为PE HD和PP压力管道设计,适用于SDR11,SDR17,SDR17.6和SDR33,产品资料明确说明无需加工和安装复杂的转接垫片。
三轴承阀杆防偏斜设计
阀杆配置三个轴承以防止阀杆偏斜,产品资料说明该结构在长期使用后仍可保持较高的定位精度。
可更换阀座结构
阀座可更换,适合将阀座作为可替换部件进行维护。
大口径阀杆承压结构
da400及以上口径采用单阀杆结构,产品资料说明其用于承受更高压力。
标准化顶法兰和面对面尺寸
顶法兰符合EN ISO 5211,面对面尺寸符合EN 558 Series 20,ISO 5752 Series 20和API 609 Table 1。
FAQ
Z414-A支耳式蝶阀适用于哪些塑料压力管道及SDR等级？
Z414-A专为PE/PP压力管道设计，适用于SDR 11、SDR 17、SDR 17,6和SDR 33管道。其阀门内径符合PE HD和PP压力管道要求，可避免采用复杂转接垫片进行匹配。
如何根据SDR等级选择Z414-A的口径范围和最大工作压力？
SDR 11管道可选da 50（DN 40）至da 630（DN 600），最大工作压力为10 bar，适用于PE-80；SDR 17、SDR 17,6及SDR 33管道可选da 50（DN 40）至da 500（DN 500）。其中，SDR 17（PE-100）最大10 bar，SDR 17,6（PE-80）最大6 bar，SDR 33（PE-100）最大5 bar。实际选型还应结合介质、温度和管道系统工况确认。
Z414-A的安装接口和结构尺寸符合哪些标准？
该阀面对面尺寸符合EN 558 Series 20、ISO 5752 Series 20及API 609 Table 1；连接法兰为EN 1092 PN 10，顶法兰符合EN ISO 5211。该组合便于在相应标准的管道与执行机构接口条件下进行安装配置。
Z414-A可以任意安装方向使用吗？
可以。Z414-A支持任意角度安装。阀杆配置三个轴承，用于防止阀杆偏斜，并有助于在长期使用后保持较高的定位精度。da 400及以上口径采用单阀杆结构，以承受更高压力。
Z414-A的密封性能、温度范围和维护特点是什么？
Z414-A的密封等级符合EN 12266 Leakage rate A和ISO 5208 Category 3。工作温度范围为-10°C至+160°C，但允许工作条件受压力、介质及材质共同影响。阀座可更换，阀门设计为免维护，并可拆卸以支持材料循环使用。
