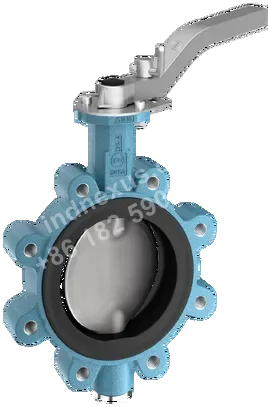

支耳式蝶阀 Z014-B
支耳式蝶阀 Z014-B
依博罗
支耳式蝶阀 Z014-B
支耳式蝶阀 Z014-B
- 分类
- 蝶阀
- 工作温度范围
- -10°C 至 +120°C，与压力、介质及材质有关
- 最大工作压力
- 19.2 bar
技术参数
- 阀门类型
- 支耳式蝶阀
- 公称通径
- DN 50 - DN 300
- 连接法兰
- EN 1092 PN 6/10/16；ASME Class 150；AS2129 T/E；AS4087 CL16
- 法兰密封面
- EN 1092 Form A/B；ASME RF、FF
- 面对面长度标准
- EN 558 Series 20；ISO 5752 Series 20；API 609 Table 1
- 顶法兰标准
- EN ISO 5211
- 密封等级
- EN 12266 Leakage rate A；ISO 5208 Category 3
- 工作温度范围
- -10°C 至 +120°C，与压力、介质及材质有关
- 最大工作压力
- 19.2 bar
- 真空应用
- 绝对压力 0.1 bar
- 阀座类型
- 硫化阀座
- 安装方向
- 可任意方向安装
应用场景
管线末端隔离
在管线末端作为隔离阀使用，支耳式阀体适用于管线末端布置。
低真空工艺管线隔离
用于绝对压力不低于0.1 bar的真空管路中进行管路隔离或通断控制，硫化阀座适用于真空应用。
选型特点
硫化阀座适用于苛刻及真空工况
采用硫化阀座,产品资料明确其用于苛刻工况或真空应用。
支耳式阀体适用于管线末端
采用支耳式阀体,产品资料明确其适用于管线末端安装场景。
三轴套阀杆防偏斜结构
阀杆配置三个轴套,用于防止阀杆偏斜。
精加工阀体和阀板实现低扭矩与长寿命
阀体和阀板经过精加工,产品资料明确其具有较小扭矩和较长使用寿命的特点。
多标准法兰连接兼容性
可匹配EN 1092 PN 6/10/16,ASME Class 150,AS2129 T/E及AS4087 CL16法兰标准。
可任意方向安装
产品资料明确该蝶阀可任意方向安装,便于适配不同管道布置。
FAQ
Z014-B支耳式蝶阀适合用于管线末端安装吗？
适合。Z014-B采用支耳式阀体，适用于管线末端工况；安装方向不受限制，可根据现场管路布置进行安装。
如何确认Z014-B蝶阀能否与现有管道法兰匹配？
选型时应核对公称通径、法兰标准及密封面形式。Z014-B覆盖DN 50至DN 300，可配合EN 1092 PN 6/10/16、ASME Class 150、AS2129 T/E和AS4087 CL16法兰，并适用于EN 1092 Form A/B及ASME RF、FF密封面。
Z014-B蝶阀是否适用于真空工况？
可以用于真空应用，允许的真空条件为绝对压力0.1 bar。其硫化阀座用于苛刻工况或真空应用；实际适用性仍应结合介质、压力、温度及材质条件确认。
Z014-B的密封性能和压力范围是什么？
该阀门的密封等级符合EN 12266 Leakage rate A及ISO 5208 Category 3，最大工作压力为19.2 bar。实际工作温度为-10°C至+120°C，但温度范围会受到压力、介质及材质条件影响。
Z014-B蝶阀可配套哪些执行机构或操作装置？
Z014-B采用EN ISO 5211顶法兰接口，便于与符合该接口标准的操作装置或执行机构进行配套。具体接口尺寸和配置需结合实际型号与应用条件确认。
