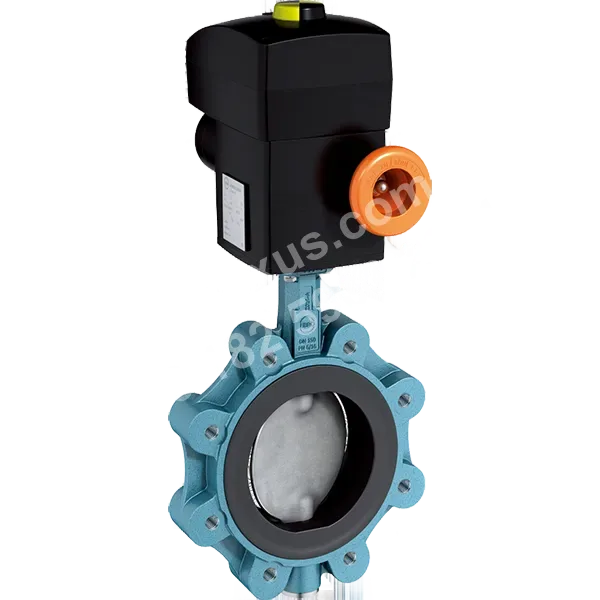

支耳式蝶阀 Z014-A
支耳式蝶阀 Z014-A
依博罗
支耳式蝶阀 Z014-A
支耳式蝶阀 Z014-A
- 分类
- 蝶阀
- 工作温度范围
- -40°C to +200°C（与压力、介质及材质有关）
- 最大工作压力
- 16 bar
技术参数
- 公称通径
- DN 20 - DN 600（DN 20 仅有 PN 10/16）
- 面对面尺寸标准
- EN 558 Series 20；ISO 5752 Series 20；API 609 Table 1
- 连接法兰
- EN 1092 PN 6/10/16；ASME Class 150；AS 4087 PN 16
- 法兰密封面
- EN 1092 Form A / B；ASME RF、FF
- 顶法兰标准
- EN ISO 5211
- 密封等级
- EN 12266 Leakage rate A；ISO 5208 Category 3
- 工作标准
- EN 593
- 工作温度范围
- -40°C to +200°C（与压力、介质及材质有关）
- 最大工作压力
- 16 bar
- 安装方式
- 可单法兰安装；可任意方向安装
应用场景
工业涂装生产线介质管路
用于喷涂生产线相关介质管路的隔离或切换，可选用无硅处理配置，以满足喷涂工艺对避免硅类污染的要求。
工业管道单侧隔离与维护
用于工业管道或设备支路的截断和维护隔离。支耳式结构支持单法兰安装，阀门具备双向完全密封能力，适用于需要进行单侧管路拆卸或下游设备维护的安装位置。
给水和污水处理管线
用于给水、污水及水处理系统管线的启闭或隔离，产品覆盖DN 20至DN 600，并支持多种法兰连接标准，便于集成到相应的水处理配管系统中。
选型特点
支持单法兰安装
该支耳式蝶阀可进行单法兰安装，适用于需要该安装方式的管道布置。
三轴承阀杆防偏斜结构
阀杆配置三个轴承，可防止阀杆偏斜，并在长期使用后保持较高定位精度。
喷涂行业可选无硅处理版本
针对喷涂行业，可选用无硅处理阀门。
多标准法兰连接适配
阀门连接法兰适配EN 1092 PN 6/10/16,ASME Class 150和AS 4087 PN 16标准。
精加工阀体和阀板的低扭矩特性
阀体和阀板经过精加工,具有较小扭矩和较长使用寿命的特点。
FAQ
EBRO 支耳式蝶阀 Z014-A 的适用口径、压力和温度范围是多少？
Z014-A 的公称通径为 DN 20 至 DN 600，其中 DN 20 规格仅适用于 PN 10/16。最大工作压力为 16 bar。工作温度范围为 -40°C 至 +200°C，但实际允许温度需同时结合介质、压力及阀门材质确定。
Z014-A 支耳式蝶阀可以与哪些法兰标准配套安装？
该阀门可配套 EN 1092 PN 6、PN 10、PN 16 法兰，ASME Class 150 法兰以及 AS 4087 PN 16 法兰。法兰密封面适配 EN 1092 Form A/B，以及 ASME RF 和 FF 型式。选型时应核对管道法兰标准、压力等级和密封面型式。
Z014-A 的双向密封性能如何验证？
Z014-A 具备双向完全密封设计，其密封等级符合 EN 12266 Leakage Rate A 和 ISO 5208 Category 3。该等级用于评价阀门关闭状态下的密封性能，可作为对管路双向截断密封要求进行选型核对的依据。
Z014-A 是否支持单法兰安装和多方向安装？
支持。Z014-A 可进行单法兰安装，并可按任意方向安装，为受限管线空间、不同管道走向和现场布置提供安装灵活性。安装时仍应结合实际管路载荷、法兰连接条件及运行工况确认。
Z014-A 是否便于执行机构安装及长期定位使用？
该阀门采用 EN ISO 5211 顶法兰接口，可作为执行机构安装的接口依据。阀杆设有三个轴承，用于防止阀杆偏斜，并有助于在长期使用后保持较高定位精度；阀体和阀板经过精加工，以降低操作扭矩并支持较长使用寿命。
