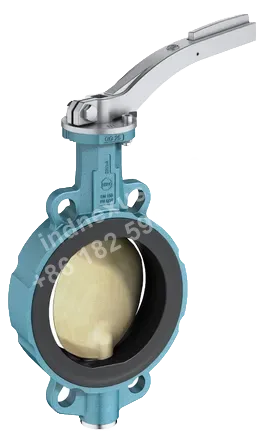

对夹式蝶阀 Z011-B
对夹式蝶阀 Z011-B
依博罗
对夹式蝶阀 Z011-B
对夹式蝶阀 Z011-B
- 分类
- 蝶阀
- 工作温度范围
- -10°C to +120°C（与压力、介质及材质有关）
- 最大工作压力
- 16 bar
技术参数
- 连接类型
- 对夹式
- 公称通径
- DN 50 - DN 600
- 面对面标准
- EN 558 Series 20；ISO 5752 Series 20；API 609 Table 1
- 连接法兰标准
- EN 1092 PN 6/10/16；ASME Class 150
- 法兰密封面
- EN 1092 Form A/B；ASME RF、FF
- 顶法兰标准
- EN ISO 5211
- 密封等级
- EN 12266 Leakage rate A；ISO 5208 Category 3
- 工作温度范围
- -10°C to +120°C（与压力、介质及材质有关）
- 最大工作压力
- 16 bar
- 真空应用
- 绝对压力 0.001 bar
- 单法兰安装压力
- DN 50 - 250：3 bar；DN 300 - 600：2 bar
- 阀座结构
- 硫化阀座
应用场景
管道系统流体通道控制
用于管道系统中的流体通道控制，采用对夹式安装，适用公称通径DN 50至DN 600，最大工作压力16 bar，并支持EN 1092法兰连接。
管道末端或设备连接处的单法兰安装
适用于管道末端或设备连接处的单法兰安装工况，DN 50至DN 250时单法兰安装压力为3 bar，DN 300至DN 600时为2 bar，并支持EN 1092 PN 6/10/16及ASME Class 150连接标准。
选型特点
硫化阀座
采用硫化阀座结构，适用于关注阀座密封结构的对夹式蝶阀选型。
三轴套阀杆支撑
阀杆配置三个轴套，可防止阀杆偏斜，有助于保持阀杆运行稳定。
精加工阀体与阀板及低扭矩运行
阀体和阀板经过精加工，运行扭矩较小，适用于对操作扭矩有要求的阀门选型。
受限压力单法兰安装
支持单法兰安装；DN 50-DN 250时允许压力为3 bar，DN 300-DN 600时允许压力为2 bar。
真空工况适应性
支持绝对压力0.001 bar的真空工况，适用于具有明确真空边界要求的管路系统。
任意方向安装
阀门支持任意方向安装，适用于对现场安装方向有灵活性要求的管路布置。
FAQ
Ebro Z011-B 对夹式蝶阀适用于哪些管道连接标准和法兰密封面？
Z011-B采用对夹式连接，适配EN 1092 PN 6、PN 10、PN 16法兰及ASME Class 150法兰；可配合EN 1092 Form A/B、ASME RF和FF法兰密封面使用。选型时应核对管道法兰标准、密封面形式及公称通径。
Z011-B 对夹式蝶阀的压力、温度和真空使用范围是多少？
该阀最大工作压力为16 bar，工作温度范围为-10°C至+120°C；实际允许温度与压力、介质及阀门材质有关。真空应用可至绝对压力0.001 bar。
Z011-B 是否可以采用单法兰安装？
可以。在单法兰安装条件下，DN 50至DN 250规格的允许压力为3 bar，DN 300至DN 600规格的允许压力为2 bar。单法兰安装时应按对应口径和压力限制进行校核。
Z011-B 的密封性能如何，阀座采用什么结构？
Z011-B采用硫化阀座，密封等级符合EN 12266 Leakage Rate A及ISO 5208 Category 3。阀体和阀板经过精加工，有助于降低操作扭矩；阀杆配有三个轴套，用于防止阀杆偏斜。
Z011-B 如何与手动、气动或电动执行机构配套？
该阀顶法兰符合EN ISO 5211标准，可作为执行机构安装接口。实际配套时需结合阀门口径、所需操作扭矩及具体工况确认执行机构规格。
