DN 50 - DN 300
对夹式蝶阀 Z011-AS
依博罗

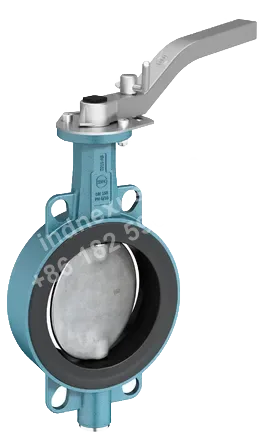

对夹式蝶阀 Z011-AS
DN 50 - DN 300
- 分类
- 蝶阀
- 工作压力
- 最大3bar
- 工作温度范围
- -10°C to +100°C（与压力、介质及材质有关）
技术参数
- 连接类型
- 对夹式
- 公称通径
- DN 50 - DN 300
- 阀体材料
- 铝合金
- 工作压力
- 最大3bar
- 工作温度范围
- -10°C to +100°C（与压力、介质及材质有关）
- 控制方式
- 开关和调节
- 安装方向
- 可任意方向安装
- 面对面标准
- EN 558 Series 20（DNI 3202 T3 K1)；ISO 5752 Series 20；API 609 Table 1
- 连接法兰标准
- EN 1092 PN 6/10/16；ASME Class 150；AS 4087 PN 16
- 法兰密封面
- EN 1092 Form A /B；ASME RF、FF
- 顶法兰标准
- EN ISO 5211
- 密封等级
- EN 12266（Leakage rate A）；ISO 5208 Category 3
- 工作标准
- EN 593
- 阀体涂层
- 环氧树脂
应用场景
公共游泳池循环水管路控制
用于公共游泳池循环水管路的启闭或流量调节，采用轻质铝合金阀体，适用于产品规定的工作压力和温度范围。
FAQ
EBRO 对夹式蝶阀 Z011-AS 适用于哪些口径、压力和温度范围？
Z011-AS 的公称通径为 DN 50 至 DN 300，最大工作压力为 3 bar。工作温度范围为 -10°C 至 +100°C，但实际允许温度受压力、介质及阀门材质组合影响，应按具体工况确认。
Z011-AS 对夹式蝶阀可用于调节工况吗？
可以。该阀门可用于开关控制，也可用于调节工况。选型时应结合介质特性、目标流量、压差及所需控制精度确定阀门规格和控制方案。
Z011-AS 可与哪些管道法兰标准配套安装？
该阀门采用对夹式连接，可配套 EN 1092 PN 6、PN 10、PN 16，ASME Class 150 及 AS 4087 PN 16 法兰。适配的法兰密封面包括 EN 1092 Form A/B，以及 ASME RF 和 FF。
Z011-AS 的安装方向是否有限制？
Z011-AS 支持任意方向安装，可根据管道布置和现场执行机构空间进行安排。安装时仍应确保法兰对中、管道支撑合理，并避免安装应力作用于阀体。
Z011-AS 的密封性能和维护特点是什么？
该阀门的密封等级符合 EN 12266 Leakage rate A 和 ISO 5208 Category 3。其设计采用三重轴套和可更换阀座，产品资料标注为免维护；阀门可拆卸，材料可循环使用。
