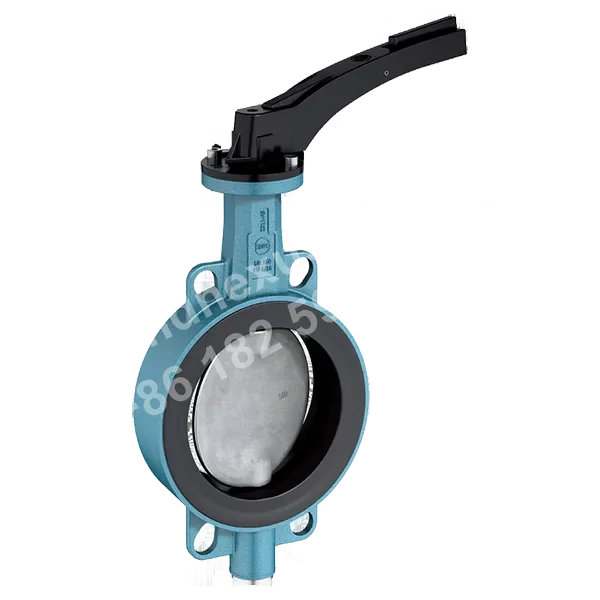

对夹式蝶阀 Z011-A
对夹式蝶阀 Z011-A
依博罗
对夹式蝶阀 Z011-A
对夹式蝶阀 Z011-A
- 分类
- 蝶阀
- 工作温度范围
- -40°C to +200°C（与压力、介质和材料有关）
- 最大工作压力
- 最大 16 bar
技术参数
- 公称通径
- DN 20 - DN 1200（DN 20 仅有 PN 10/16）
- 面对面长度标准
- EN 558 Series 20；ISO 5752 Series 20；API 609 Table 1
- 连接法兰标准
- EN 1092 PN 6/10/16；ASME Class 150；AS 4087 PN 16
- 法兰密封面
- EN 1092 Form A/B；ASME RF、FF
- 顶法兰标准
- EN ISO 5211
- 密封等级
- EN 12266 Leakage rate A；ISO 5208 Category 3
- 工作标准
- EN 593
- 工作温度范围
- -40°C to +200°C（与压力、介质和材料有关）
- 最大工作压力
- 最大 16 bar
- 真空应用压力
- 绝对压力 1 mbar
- 安装方向
- 可任意方向安装
应用场景
喷涂及涂装系统
用于喷涂或涂装系统时，可选用无硅处理配置，并具备双向密封性能，适用于对污染控制和密封性有要求的流程段。
真空或低压管路系统
适用于绝对压力可达1 mbar的真空或低压管路，用于需要低泄漏和可靠密封的流程控制。
温度和压力受控的工业流体管路
适用于工作温度-40°C至+200°C、最大工作压力16 bar范围内的工业流体管路，可用于介质的开关或调控。
多标准法兰管路系统
适用于采用EN 1092、ASME Class 150或AS 4087 PN 16等标准法兰的管路系统，支持与相应法兰接口进行安装连接。
选型特点
阀杆三轴承支撑结构
阀杆设置三个轴承，可防止阀杆偏斜，并在长期使用后保持较高的定位精度。
多标准法兰与结构长度适配
面对面长度符合EN 558 Series 20、ISO 5752 Series 20和API 609 Table 1，连接法兰支持EN 1092 PN 6/10/16、ASME Class 150及AS 4087 PN 16。
法兰定位孔与任意方向安装
阀体设有四个法兰定位孔，可确保安装时阀门位置正确，并支持任意方向安装。
双向密封及真空应用能力
阀门支持双向完全密封，密封等级符合EN 12266 Leakage rate A和ISO 5208 Category 3，并可用于绝对压力1 mbar的真空工况。
喷涂行业无硅处理选项
产品可选用无硅处理阀门，适用于喷涂行业。
FAQ
对夹式蝶阀 Z011-A适用于哪些管道尺寸、压力和温度范围？
Z011-A的公称通径范围为DN 20至DN 1200，其中DN 20规格仅适用于PN 10/16。最大工作压力为16 bar，工作温度范围为-40°C至+200°C；实际允许温度需结合压力、介质和阀门材料确认。该阀还可用于绝对压力1 mbar的真空工况。
Z011-A可与哪些法兰标准和密封面形式配套安装？
Z011-A可配套EN 1092 PN 6/10/16、ASME Class 150及AS 4087 PN 16法兰。适用的法兰密封面包括EN 1092 Form A/B，以及ASME RF和FF。安装前应核对管道法兰标准、压力等级和密封面形式与阀门配置是否匹配。
Z011-A的面对面长度符合哪些标准，能否用于标准化改造项目？
Z011-A的面对面长度符合EN 558 Series 20、ISO 5752 Series 20和API 609 Table 1。对于需要按既有管道安装长度进行阀门替换或标准化设计的项目，可依据上述面对面标准核对阀门与管路空间尺寸。
Z011-A的密封性能和双向使用能力如何？
Z011-A采用双向完全密封设计，密封等级符合EN 12266 Leakage rate A和ISO 5208 Category 3。阀体与阀板经过精加工，有助于降低操作扭矩并延长使用寿命；阀杆配有三个轴承，可减少阀杆偏斜并保持定位精度。
对夹式蝶阀 Z011-A安装时对流向和安装方向有要求吗？
Z011-A可任意方向安装，且具有双向完全密封能力。阀体设置四个法兰定位孔，有助于在法兰之间完成准确定位。其顶法兰符合EN ISO 5211，安装执行机构时应结合实际阀门型号与应用条件确认接口匹配性。
