ebro WB / WB 11 是一款专为水行业设计的对夹式刀闸阀。该系列阀门公称通径涵盖 DN 50 至 DN 1600，密封等级达到 EN 12266 和 ISO 5208 的 A 级标准，最大工作压力最高可达 10 bar，最高工作温度为 120 °C。产品提供手轮、链轮、气动、电动执行器及液压缸等多种执行方式，适用于各类水处理及水输送系统的隔离与控制需求。

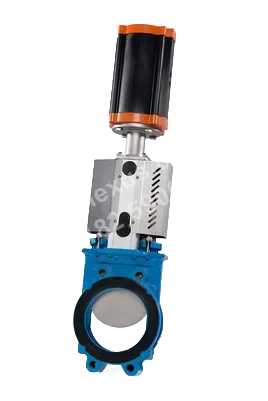

WB / WB 11 对夹式刀闸阀产品图
依博罗
WB / WB 11 对夹式刀闸阀 | EBRO
产品型号: WB
水行业专用对夹式刀闸阀，用于水处理与输水管线隔离，口径覆盖 DN 50 至 DN 1600。
选择型号
- 分类
- 刀闸阀
- 最高工作温度
- 最高 120 °C
- 最大工作压力
- DN 50 - DN 300：10 bar；DN 350 - DN 400：6 bar；DN 500 - DN 600：4 bar；DN 700 - DN 1200：6 bar；DN 1400 - DN 1600：4 bar
技术参数
- 公称通径
- DN 50 - DN 300；DN 350 - DN 1600
- 面对面标准
- EN 558-1 series 20；ISO 5752 series 20；工厂标准
- 法兰连接标准
- DN 50 - DN 300：EN 1092 PN 10、ASME/ANSI B 16.5 Class 150；DN 350 - DN 1600：EN 1092 PN 10；≥ DN 700：ANSI B16.47 Class 150, series A、AS 2129 Table D and E
- 阀门标识标准
- EN 19
- 密封等级
- EN 12266 Leakage Rate A；ISO 5208 Class A
- 最高工作温度
- 最高 120 °C
- 执行方式
- 手轮、链轮、气动执行器、电动执行器、液压缸
- 最大工作压力
- DN 50 - DN 300：10 bar；DN 350 - DN 400：6 bar；DN 500 - DN 600：4 bar；DN 700 - DN 1200：6 bar；DN 1400 - DN 1600：4 bar
应用场景
水厂原水与给水输送管线
用于水厂原水引入及给水输送管线的启闭与隔离。公称通径覆盖 DN 50 至 DN 1600，支持 EN 1092 PN 10、ASME/ANSI B 16.5 Class 150 等多种法兰连接标准，DN 50 至 DN 300 规格最大工作压力 10 bar，可采用手轮或电动执行器等执行方式。
净水处理工艺管线隔离
用于净水厂取水、过滤及清水出厂等工艺管段的隔离。对夹式刀闸阀面对面尺寸符合 EN 558-1 series 20 和 ISO 5752 series 20，密封等级达 EN 12266 Leakage Rate A 和 ISO 5208 Class A，支持多种口径与法兰接口配置。
污水处理厂输送与隔离管线
用于污水处理厂管线的切断与隔离。产品覆盖 DN 50 至 DN 1600 口径，可配置气动或电动执行器实现远程启闭，密封等级达 EN 12266 Leakage Rate A。
泵站及大口径输水系统
用于泵站进出水管线及大型输水管道的检修隔离。支持 EN 1092 PN 10、ASME/ANSI B 16.5 Class 150，大口径（≥ DN 700）可选 ANSI B16.47 Class 150 series A 和 AS 2129 Table D and E 法兰标准，可根据现场法兰体系配套。
选型特点
覆盖 DN 50 至 DN 1600 的口径范围并区分 WB11 与 WB 型号
WB 11 覆盖 DN 50 至 DN 300，WB 覆盖 DN 350 至 DN 1600，产品资料明确划分两个型号的公称通径范围，便于从常规管径到大型输水管线在同一系列内完成口径扩展选型。
多标准法兰连接兼容
产品资料明确 DN 50 至 DN 300 支持 EN 1092 PN 10 和 ASME/ANSI B 16.5 Class 150，DN 350 至 DN 1600 支持 EN 1092 PN 10，DN 700 以上另支持 ANSI B16.47 Class 150 series A 以及 AS 2129 Table D and E，可匹配不同口径和标准的管道法兰接口。
多种执行方式可选
产品资料明确提供手轮、链轮、气动执行器、电动执行器和液压缸等执行方式，可按现场操作条件和自动化需求在同一阀门系列内配置不同驱动方案。
按口径分段的最大工作压力
产品资料明确最大工作压力按口径分段：DN 50 至 DN 300 为 10 bar，DN 350 至 DN 400 为 6 bar，DN 500 至 DN 600 为 4 bar，DN 700 至 DN 1200 为 6 bar，DN 1400 至 DN 1600 为 4 bar，选型时需按实际口径核对对应压力等级。
FAQ
ebro WB 与 WB 11 对夹式刀闸阀的公称通径范围如何区分？
WB 11 适用于 DN 50 至 DN 300，WB 适用于 DN 350 至 DN 1600。选型时应先根据管道公称通径确认对应系列。
如何根据公称通径确认 ebro WB / WB 11 的最大工作压力？
最大工作压力随公称通径变化：DN 50–DN 300 为 10 bar；DN 350–DN 400 为 6 bar；DN 500–DN 600 为 4 bar；DN 700–DN 1200 为 6 bar；DN 1400–DN 1600 为 4 bar。
ebro WB / WB 11 可匹配哪些执行方式？
该系列可配置手轮、链轮、气动执行器、电动执行器或液压缸。应根据现场操作方式及控制系统要求选择合适的执行方式。
ebro WB / WB 11 的法兰连接标准有哪些？
DN 50–DN 300 可采用 EN 1092 PN 10 或 ASME/ANSI B16.5 Class 150；DN 350–DN 1600 可采用 EN 1092 PN 10；DN 700 及以上还可采用 ANSI B16.47 Class 150 Series A、AS 2129 Table D 和 Table E。
ebro WB / WB 11 的密封等级和工作温度是多少？
阀门密封等级达到 EN 12266 Leakage Rate A 和 ISO 5208 Class A，最高工作温度为 120 °C。
