ebro WB 14E 支耳式刀闸阀是一款严格遵循 MSS-SP81 面对面标准的工业阀门。该系列通径覆盖 DN 80 至 DN 600，支持 ASME Class 150 等多种法兰连接标准，其密封等级可达 EN 12266-1 Rate A。阀门最大工作温度为 120 °C，承压能力依通径而定，最高可达 10 bar。用户可根据系统需求，灵活选配手轮、气动、电动或液压缸等多种执行器进行驱动。

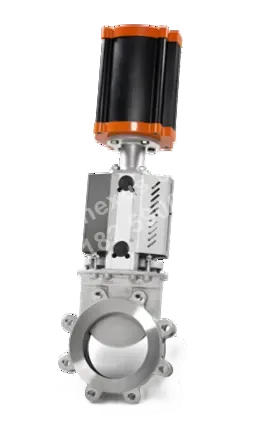

WB 14E 双向密封支耳式刀闸阀产品图
依博罗
WB 14E 双向密封支耳式刀闸阀 | EBRO
产品型号: WB14E
遵循 MSS-SP81 标准的支耳式刀闸阀，适用于浆料与污水污泥管线的切断与隔离。
- 分类
- 刀闸阀
- 最大工作温度
- 120 °C
- 最大工作压力
- DN 80 - DN 300：10 bar；DN 350 - DN 450：6 bar 或 10 bar；DN 500 - DN 600：4 bar 或 10 bar
技术参数
- 公称通径
- DN 80 - DN 600
- 面对面标准
- MSS-SP81
- 法兰连接标准
- ASME/ANSI B 16.5；Class 150；AS 2129 Table D 和 E
- 密封等级
- EN 12266-1:2009 Rate A
- 最大工作温度
- 120 °C
- 最大工作压力
- DN 80 - DN 300：10 bar；DN 350 - DN 450：6 bar 或 10 bar；DN 500 - DN 600：4 bar 或 10 bar
- 执行器类型
- 手轮、链轮、气动执行器、电动执行器、液压缸
应用场景
制浆造纸浆料管线切断
安装在制浆造纸系统的纸浆或浆料输送管线上，用于对含纤维纸浆介质进行截断与隔离。刀闸阀全通径直通流道和良好流动特性可减少纤维介质在阀内堆积堵塞，满足浆料输送管线的切断需求，工作压力和温度均不超过产品规定上限。
市政与工业污水污泥处理
安装在市政污水处理厂和工业废水处理设施的污泥输送及隔离管线上，用于切断含悬浮固体的污水污泥介质。阀门具备双向密封能力，密封等级达 EN 12266-1:2009 Rate A，可在产品规定的最高 10 bar 压力范围内（DN 80 - DN 300）实现可靠关断。
生物质浆料输送与处理系统隔离
安装在生物质输送或处理系统的浆状介质管线上，用于设备分段隔离和维护时的介质切断。刀闸结构可切断含固体或纤维成分的生物质浆料，全通径流道有利于含固体介质通过，工况需保持在产品规定的压力和温度范围内。
选型特点
双向 Rate A 严密关断
选型核心是密封等级，产品资料标注为 EN 12266-1:2009 Rate A，可满足严密关断要求；该密封为双向，在介质流向不确定的管路中可不考虑压力方向安装，实现双向隔离。
支耳式阀体结构，适用于盲端工况
产品为支耳式刀闸阀，面对面尺寸符合MSS-SP81，均为产品资料直接标注；支耳阀体可在管路末端独立固定，适用于盲端服务和末端隔离，关闭后可拆除下游管段检修而不影响上游管路。
FAQ
ebro WB 14E 支耳式刀闸阀的公称通径和连接标准有哪些？
WB 14E 的公称通径范围为 DN 80 至 DN 600，面对面尺寸遵循 MSS-SP81 标准。法兰连接可对应 ASME/ANSI B 16.5、Class 150 以及 AS 2129 Table D 和 E 标准，选型时应根据管道法兰标准进行匹配。
如何根据通径确认 WB 14E 的最大工作压力？
WB 14E 的最大工作压力与通径有关：DN 80 至 DN 300 为 10 bar；DN 350 至 DN 450 可为 6 bar 或 10 bar；DN 500 至 DN 600 可为 4 bar 或 10 bar。具体压力等级应结合实际型号和系统工况确认。
WB 14E 支耳式刀闸阀适合配置哪些驱动方式？
该系列可根据系统操作需求配置手轮、链轮、气动执行器、电动执行器或液压缸。选择驱动方式时，应结合阀门安装位置、操作频率以及现场控制要求确定。
WB 14E 的密封等级和最高工作温度是多少？
WB 14E 的密封等级可达 EN 12266-1:2009 Rate A，最大工作温度为 120 °C。使用时应同时核对实际通径对应的压力等级及系统温度条件。
