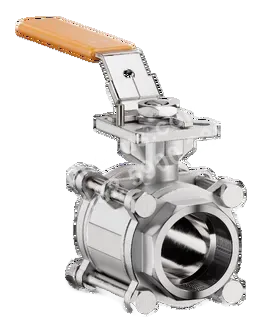

V-3MH三片式球阀
V-3MH三片式球阀
- 分类
- 球阀
- 工作温度范围
- -10°C 至 +180°C（取决于压力、介质及材质）
- 公称压力
- 63 bar（DN 8–DN 50）；40 bar（DN 65–DN 100）
技术参数
- 公称通径
- DN 8–DN 100；NPS ¼–4
- 工作温度范围
- -10°C 至 +180°C（取决于压力、介质及材质）
- 公称压力
- 63 bar（DN 8–DN 50）；40 bar（DN 65–DN 100）
- 端部连接
- 螺纹、对焊；其他型式可定制
- 流道形式
- 全通径
- 阀体结构
- 三片式
- 阀体材质
- 不锈钢
- 密封等级
- EN 12266，泄漏率 A级
- 执行器安装接口
- EN ISO 5211
应用场景
高温工艺管线的介质切断控制
用于工作温度处于-10°C至+180°C范围内的工艺管线介质切断与开关控制，实际适用温度取决于压力、介质及材质。
自动化工艺管线的执行器集成
用于需要远程自动控制的工艺管线，阀体配备EN ISO 5211执行器安装接口，可与气动或电动执行器连接。
选型特点
三片式阀体结构
V-3MH采用三片式阀体结构。
全通径流道
V-3MH采用全通径流道设计。
EN ISO 5211执行器安装接口
阀门顶部配置符合EN ISO 5211的执行器安装接口。
FAQ
V-3MH三片式球阀的适用口径、压力和温度范围是多少？
V-3MH三片式球阀公称通径为DN 8至DN 100，对应NPS ¼至4。DN 8至DN 50的公称压力为63 bar，DN 65至DN 100为40 bar。工作温度范围为-10°C至+180°C，但实际可用温度需随压力、介质及阀门材质组合确定。
V-3MH采用全通径设计对管路选型有什么意义？
该阀采用全通径流道，阀门内部流道与相应管道通径匹配，可减少由缩径流道带来的局部流动阻力。对于需要兼顾介质通过能力、压降控制或清管条件的管路，可优先结合实际管径和工况评估全通径结构。
V-3MH三片式球阀可提供哪些端部连接方式？
本站列出的标准端部连接包括螺纹连接和对焊连接，便于匹配不同的管道连接要求。其他端部型式需结合实际型号与应用条件确认。
V-3MH是否便于配置气动或电动执行器？
该阀配置符合EN ISO 5211的执行器安装接口，可用于执行器安装配置。选配气动或电动执行器时，应进一步核对阀门规格、操作扭矩及自动化控制要求。
V-3MH的密封性能符合什么标准？
V-3MH的密封等级符合EN 12266，泄漏率为A级；阀门标识符合EN 19。对于具体介质、压力和温度条件下的密封适用性，需结合实际型号与应用条件确认。
