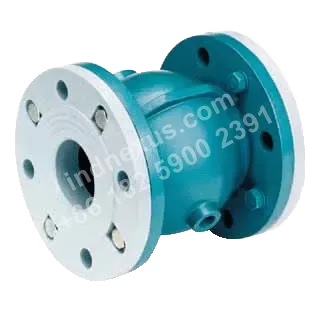

管夹阀 QV
管夹阀 QV
依博罗
管夹阀 QV
管夹阀 QV
- 分类
- 分段球阀
- 工作温度范围
- -20°C ~ +140°C（与压力和介质有关）
- 最大工作压力
- 最大 5 bar
技术参数
- 公称通径
- DN 40 - DN 200
- 连接法兰
- EN 1092 (PN 10)
- 法兰密封面
- EN 1092 Form C/E
- 面对面标准
- EBRO 工厂标准
- 工作温度范围
- -20°C ~ +140°C（与压力和介质有关）
- 最大工作压力
- 最大 5 bar
- 控制气压与工作压力压差
- 2 bar（控制气压 – 工作压力）
- 控制方式
- 安装电磁阀后可实现电一气驱动控制
- 阀体材料
- 铝合金
- 隔膜材料
- 天然橡胶、EPDM（三元乙丙橡胶）、FPM（氟橡胶）
- 法兰材料与涂层
- 铝合金，Rilsan 涂层，Rubber 涂层
- 安装方式
- 可安装在任意位置
应用场景
含泥浆或含固污水处理管路
用于输送含泥浆或固体杂质的污水处理管路,全通流结构适用于此类介质的通断控制,可根据介质条件选用天然橡胶、EPDM或FPM隔膜。
含粉末和颗粒介质管路
用于输送含粉末或颗粒介质的管路通断控制,全通流结构特别适用于这类介质,可减少阀内流道受阻风险。
自动化含固介质管路通断控制
用于需要自动通断控制的含固污水或泥浆管路,安装电磁阀后可实现电一气驱动控制。
选型特点
全通流量设计适用于含颗粒介质
阀门采用全通流量设计,特别适用于含泥浆,粉末和颗粒的介质。
5 bar工作压力与2 bar控制压差
阀门最大工作压力为5 bar,控制气压与工作压力的压差为2 bar,可通过安装电磁阀实现电气控制的气动驱动。
多种隔膜材料可选
隔膜可选天然橡胶,EPDM或FPM,选型时可结合介质条件和温度要求匹配材料。
可任意位置安装
阀门可安装在任意位置,适用于需要根据现场管线布置安排安装方向的工况。
FAQ
EBRO 管夹阀 QV 适合输送哪些介质？
QV 管夹阀采用全通流道，适合含泥浆、粉末或颗粒的介质，可降低介质在阀内滞留和堵塞的风险。介质与隔膜材料的适配性应结合实际工况确认。
如何为 QV 管夹阀选择公称通径和法兰连接？
QV 的公称通径范围为 DN 40 至 DN 200，连接法兰符合 EN 1092 PN 10，法兰密封面为 EN 1092 Form C/E。选型时应使管道口径、法兰标准及密封面形式与现场配管条件匹配。
QV 管夹阀的压力、温度和控制气压要求是什么？
该阀最大工作压力为 5 bar，工作温度范围为 -20°C 至 +140°C，实际温度能力与压力和介质有关。控制气压与工作压力之间的压差为 2 bar，即控制气压需比工作压力高 2 bar。
QV 管夹阀可以实现自动控制吗？
可以。QV 可安装电磁阀，实现电—气驱动控制，适用于需要通过电信号进行气动启闭控制的工况。
QV 管夹阀的隔膜有哪些材料，安装方向是否受限？
QV 可选天然橡胶、EPDM（三元乙丙橡胶）或 FPM（氟橡胶）隔膜。阀体为铝合金，法兰可采用 Rilsan 涂层或 Rubber 涂层；阀门可安装在任意位置。
