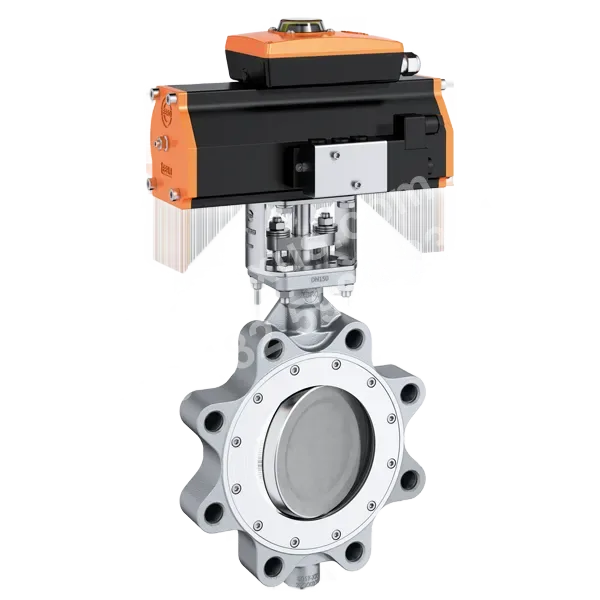

高性能蝶阀 HP114
高性能蝶阀 HP114
依博罗
高性能蝶阀 HP114
高性能蝶阀 HP114
- 分类
- 蝶阀
- 适用介质
- 气体或液体
- 工作温度范围
- -60℃ ~ +600℃
技术参数
- 结构形式
- 双偏心蝶阀
- 适用介质
- 气体或液体
- 公称通径
- DN 50 - DN 1200；金属密封口径最大至 DN800（PN16）
- 工作温度范围
- -60℃ ~ +600℃
- 密封系统
- 软密封 R-PTFE；金属密封 Inconel；防火型 PTFE/Inconel
- 密封系统最高温度
- R-PTFE 最高230℃；Inconel 最高600℃；防火型 PTFE/Inconel 最高200℃
- 工作压力
- ≤ DN150：最大40 bar；＞DN150：最大25 bar
- 真空应用
- 最高至绝对压力1mbar
- 连接法兰
- EN 1092 PN 10/16/25/40（至DN150）；EN 1092 PN 10/16/25（DN200-DN1200）；ASME Class 150；AS 4087 PN 16/21
- 法兰密封面
- EN 1092 Form A/B；ASME RF、FF
- 面对面标准
- EN 558 Series 20；可选 Series 25；ISO 5752 Series 20；API 609 Table 1
- 执行器安装法兰
- EN ISO 5211
- 软密封泄漏等级
- R-PTFE：EN 12266 Leakage rate A
- 金属密封泄漏等级
- Inconel：EN 12266 Leakage rate B；ISO 5208 Category 3
- 防火标准
- BS 6755 Part 2；API 607 第5版
应用场景
工业高温气体或液体工艺管道
HP114用于气体或液体工艺管道的开关或调节，采用双偏心结构和Inconel金属密封，适用于最高600摄氏度的高温工况。
高频操作的工业管道系统
HP114可用于需要频繁进行气体或液体介质开关或调节的工业管道系统，产品具备免维护特性，并支持高频率工况下长期使用。
真空工艺管路
HP114可用于真空工艺管路中气体或液体介质的隔离和调节，真空应用最高可达绝对压力1mbar。
选型特点
双偏心结构
该阀门采用双偏心蝶阀结构,适用于气体或液体介质的开关及调节工况。
多种密封系统及对应温度上限
可选R-PTFE软密封,Inconel金属密封和PTFE/Inconel防火型密封;R-PTFE最高230℃,Inconel最高600℃,防火型最高200℃,应按工况温度和密封要求选型。
真空工况适用能力
该阀门可用于真空应用,最低可至绝对压力1mbar。
标准化管路及执行器接口
连接法兰覆盖EN 1092,ASME Class 150和AS 4087的指定规格范围,执行器安装法兰符合EN ISO 5211,面对面尺寸符合EN 558 Series 20并可选Series 25。
防火型密封的标准符合性
PTFE/Inconel防火型密封符合BS 6755 Part 2和API 607第5版防火标准,适用于有明确防火标准要求的配置选型。
FAQ
HP114高性能蝶阀采用什么结构，适合用于哪些介质？
HP114采用双偏心蝶阀结构，可用于气体或液体介质的开关控制或调节工况。双偏心设计配合相应密封系统，可覆盖常规过程控制、高温工况及真空应用等需求。
HP114应如何在R-PTFE软密封、Inconel金属密封和防火型密封之间选型？
R-PTFE软密封最高工作温度为230℃，泄漏等级符合EN 12266 Leakage rate A；Inconel金属密封最高工作温度为600℃，泄漏等级符合EN 12266 Leakage rate B及ISO 5208 Category 3；防火型PTFE/Inconel密封最高工作温度为200℃，防火性能符合BS 6755 Part 2和API 607第5版。选型时应以介质性质、工作温度、泄漏要求及是否需要防火性能为主要依据。
HP114的口径、压力和温度范围是多少？
HP114公称通径覆盖DN50至DN1200；其中金属密封版本最大口径为DN800、PN16。工作温度范围为-60℃至+600℃，实际最高温度取决于所选密封系统。工作压力方面，DN150及以下最大为40 bar，DN150以上最大为25 bar。
HP114能否用于真空系统？
可以。HP114可用于最高绝对压力1 mbar的真空应用。真空工况下，密封系统、口径、温度和介质条件需与实际型号匹配确认。
HP114可匹配哪些管道法兰和执行器安装接口？
HP114可匹配EN 1092 PN10/16/25/40法兰（至DN150）、EN 1092 PN10/16/25法兰（DN200至DN1200）、ASME Class 150及AS 4087 PN16/21法兰。法兰密封面适用于EN 1092 Form A/B以及ASME RF、FF；执行器安装法兰符合EN ISO 5211。面对面尺寸符合EN 558 Series 20、ISO 5752 Series 20和API 609 Table 1，并可选EN 558 Series 25。
