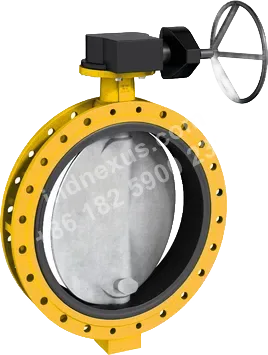

双法兰蝶阀 F012-K1 GAS
双法兰蝶阀 F012-K1 GAS
依博罗
双法兰蝶阀 F012-K1 GAS
双法兰蝶阀 F012-K1 GAS
- 分类
- 蝶阀
- 工作温度范围
- -20°C 至 +60°C（与压力、介质及材质有关）
- 最大工作压力
- 16 bar
技术参数
- 公称通径
- DN 150 - DN 2000（更大口径备索）
- 面对面长度标准
- EN 558 Series 20；ISO 5752 Series 20；API 609 Table 1；工厂标准
- 连接法兰标准
- EN 1092 PN 6/10/16；ASME Class 150；AS/NZS 4087 PN 16；特殊法兰标准备索
- 法兰密封面
- EN 1092 Form A / B；ASME RF、FF
- 顶法兰标准
- EN ISO 5211
- 密封等级
- EN 12266 Leakage rate A；ISO 5208:2015 Category AA
- 工作温度范围
- -20°C 至 +60°C（与压力、介质及材质有关）
- 最大工作压力
- 16 bar
应用场景
城市燃气输配管线的隔离与切换
用于城市燃气输配管线及相关低压管线的介质隔离和安全切换，适用于最大工作压力16 bar、工作温度-20°C至+60°C范围内的工况，并具备EN 12266泄漏率A级和ISO 5208:2015 Category AA密封等级。
化工工业气体管线的隔离与控制
用于化工等工业场所气体管线的介质隔离和流路控制，适用于产品公称通径DN 150至DN 2000、最大工作压力16 bar及工作温度-20°C至+60°C范围内的工况，并满足相应的密封要求。
选型特点
多体系管法兰接口适配
连接法兰支持EN 1092 PN 6/10/16、ASME Class 150和AS/NZS 4087 PN 16，面对面长度符合EN 558 Series 20、ISO 5752 Series 20和API 609 Table 1，可用于不同标准管路接口的选型核对。
符合标准的严密密封性能
密封检验符合EN 12266 Leakage rate A及ISO 5208:2015 Category AA，可作为对关闭状态泄漏控制有明确要求时的选型和验收依据。
标准化执行机构安装接口
顶法兰符合EN ISO 5211，便于按照标准接口核对手动、气动或电动执行机构的安装适配性。
大口径规格覆盖
公称通径覆盖DN 150至DN 2000，并支持更大口径备索，适用于大口径管路的阀门规格选型。
FAQ
F012-K1 GAS 双法兰蝶阀适用的口径、压力和温度范围是什么？
F012-K1 GAS 的公称通径为 DN 150 至 DN 2000，更大口径可进一步确认。最大工作压力为 16 bar；工作温度范围为 -20°C 至 +60°C，但实际允许温度需同时结合工作压力、介质及阀门材质判断。
F012-K1 GAS 可与哪些管道法兰标准配套连接？
该阀门可配套 EN 1092 PN 6、PN 10、PN 16，ASME Class 150 以及 AS/NZS 4087 PN 16 法兰。法兰密封面适配 EN 1092 Form A/B 和 ASME RF、FF；如项目采用特殊法兰标准，需结合实际连接要求确认。
F012-K1 GAS 的面对面尺寸符合哪些标准，选型时有什么意义？
该型号的面对面长度符合 EN 558 Series 20、ISO 5752 Series 20 和 API 609 Table 1，同时可采用工厂标准。选型或替换现有阀门时，应核对管道两法兰之间的安装长度及所执行的尺寸标准，以确保阀门能够正确安装。
F012-K1 GAS 的密封性能按什么标准评定？
F012-K1 GAS 的密封等级为 EN 12266 Leakage Rate A，并符合 ISO 5208:2015 Category AA。这表示其密封性能按相应标准等级进行规定，实际使用时仍应结合介质、压力、温度和工况要求确认适用性。
F012-K1 GAS 是否便于配置执行机构？
该阀门采用 EN ISO 5211 顶法兰标准，可为执行机构的安装接口匹配提供标准化依据。在配置手动、气动或电动操作方案时，应核对实际阀门规格与执行机构接口尺寸。
