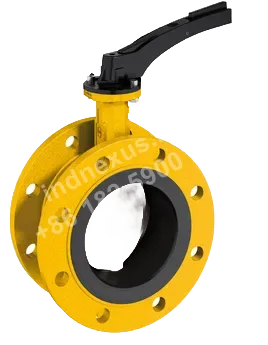

双法兰蝶阀 F012-A GAS
双法兰蝶阀 F012-A GAS
依博罗
双法兰蝶阀 F012-A GAS
双法兰蝶阀 F012-A GAS
- 分类
- 蝶阀
- 工作温度范围
- -20°C 至 +60°C（与压力、介质及材质有关）
- 最大工作压力
- 25 bar
技术参数
- 公称通径
- DN 50 - DN 1400
- 面对面尺寸标准
- EN 558 Series 13；ISO 5752 Series 13
- 连接法兰标准
- EN 1092 PN 6/10/16/25；ASME B16.5 / B16.47；ASME Class 150（PS max=19 bar）；ASME Class 300（PS max=25 bar）；AS/NZS 4087 PN 16 / PN21 / PN35；AS 2129 Tab.E / Tab.F；JIS B 2220 10K
- 法兰密封面
- EN 1092 Form A / B；ASME RF、FF
- 顶法兰标准
- EN ISO 5211
- 密封等级
- EN 12266 Leakage rate A；ISO 5208:2015 Category AA
- 工作标准
- EN 593
- 工作温度范围
- -20°C 至 +60°C（与压力、介质及材质有关）
- 最大工作压力
- 25 bar
- 最大允许压差
- Δp 25 bar
应用场景
工业燃气和工艺气体管线
用于工业燃气或工艺气体管线中的管段隔离。该型号为F012-A GAS双法兰蝶阀，公称通径范围为DN 50至DN 1400，最大工作压力和最大允许压差均为25 bar；具体适用性取决于介质、压力、温度和材质配置。
选型特点
最大工作压力与允许压差
最大工作压力为25 bar,最大允许压差为25 bar。
密封等级
密封等级符合EN 12266 Leakage rate A及ISO 5208:2015 Category AA。
多体系连接法兰标准
连接法兰支持EN 1092、ASME B16.5或B16.47、AS/NZS 4087、AS 2129及JIS B 2220等标准,具体配置需按口径确认。
公称通径范围
公称通径覆盖DN 50至DN 1400。
执行机构安装接口
顶法兰符合EN ISO 5211标准。
FAQ
EBRO F012-A GAS 双法兰蝶阀可覆盖哪些公称通径范围？
EBRO F012-A GAS 的公称通径范围为 DN 50 至 DN 1400，适用于需要双法兰连接的大口径及常规管径管路配置。
F012-A GAS 双法兰蝶阀支持哪些管法兰标准？
该阀门可匹配 EN 1092 PN 6、PN 10、PN 16、PN 25，ASME B16.5、ASME B16.47、ASME Class 150、ASME Class 300，AS/NZS 4087 PN 16、PN 21、PN 35，AS 2129 Tab.E、Tab.F，以及 JIS B 2220 10K 等法兰标准。不同法兰连接并不适用于全部口径，选型时应结合实际 DN、压力等级及配对法兰确认。
F012-A GAS 的最大工作压力和允许压差是多少？
F012-A GAS 的最大工作压力为 25 bar，最大允许压差为 Δp 25 bar。对于 ASME Class 150 连接，最大工作压力为 19 bar；对于 ASME Class 300 连接，最大工作压力为 25 bar。
F012-A GAS 的密封性能符合什么标准？
该阀门的密封等级符合 EN 12266 Leakage Rate A 以及 ISO 5208:2015 Category AA，适用于对阀门关断密封等级有明确要求的工况。
F012-A GAS 的安装接口和结构尺寸应如何核对？
该阀门面对面尺寸符合 EN 558 Series 13 和 ISO 5752 Series 13，顶部安装法兰符合 EN ISO 5211，法兰密封面可采用 EN 1092 Form A/B 或 ASME RF、FF。安装前应核对管道配对法兰标准、密封面形式、面对面尺寸及执行机构安装接口。
