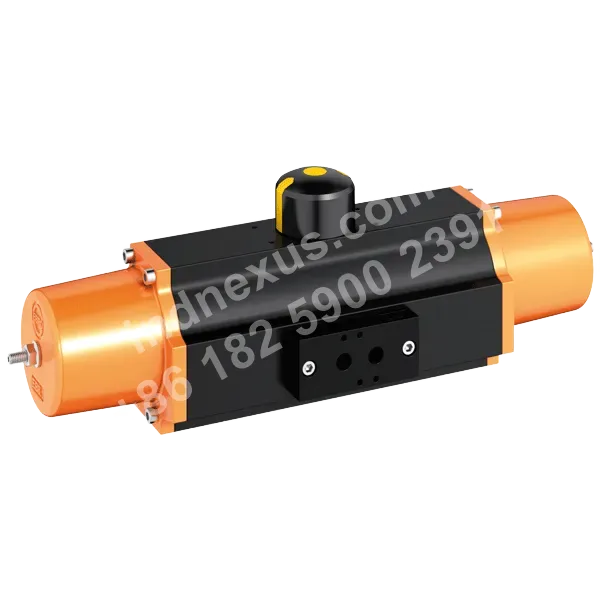

气动单动执行器 EB-SYS

技术参数

驱动方式

气动单动

适用阀门行程

90°角行程

输出扭矩范围

35-3590 Nm

行程限位调节范围

-8°~+3°之间可调

气源压力范围

最小2,5 bar，最大8 bar

压缩空气要求

过滤的干燥或润滑压缩空气；根据ISO 8573-1:2010，Class 3标准，压缩空气的露点≥ -20℃或比环境温度低10℃；根据ISO 8573-1:2010，Class 5，压缩空气过滤精度不低于40 μm

润滑要求

对于开关频率≥4循环/每分钟，压缩空气需要润滑

工作温度范围

标准型：-20℃~+80℃；低温型：-40℃~+80℃；高温型：-15℃~+120℃

阀门接口

EN ISO 5211

附件安装接口

限位开关和电磁阀安装符合VDI/VDE 3845

安全完整性等级

SIL2，SIL3可选，符合IEC 61508

防爆认证

ATEX: EX II 2 GD c Tx

缸体材料

船用级铝合金，阳极氧化处理

应用场景

1. 1

   易燃易爆区域的90°角行程阀门自动化

   产品作为气动单动执行器安装于易燃易爆工业区域的90°角行程阀门上用于自动化驱动和安全通断控制具备ATEX EX II 2 GD c Tx防爆认证

2. 2

   工业工艺管线的故障安全阀门控制

   产品用于工业工艺管线的90°角行程阀门控制采用气动单动结构和弹簧模块实现故障安全动作具备IEC 61508 SIL2安全完整性等级且SIL3可选

3. 3

   船舶及潮湿腐蚀环境的阀门控制

   产品用于船舶及潮湿腐蚀性工业环境中的90°角行程阀门控制缸体采用船用级铝合金并经阳极氧化处理连接件采用不锈钢材质

4. 4

   低温或高温工艺设备的90°阀门控制

   产品用于低温或高温工艺设备配套的90°角行程阀门控制可根据环境温度选择标准型低温型或高温型执行器工作温度范围分别为-20℃至+80℃-40℃至+80℃和-15℃至+120℃

选型特点

1. 1

   拨叉式扭矩特性

   采用拨叉结构,可在阀门开启和关闭过程中提供较大的扭矩输出,扭矩范围为35-3590 Nm,适用于90°角行程阀门的扭矩匹配。

2. 2

   可调行程限位与位置指示

   行程限位可在-8°至+3°范围内调节,并配备360°位置指示及限位开关触发功能。

3. 3

   船用级铝合金缸体与不锈钢连接件

   缸体采用船用级铝合金并经过阳极氧化处理,连接件采用不锈钢材质。

4. 4

   单动弹簧模块维护特性

   产品采用气动单动结构并配置弹簧模块,弹簧模块维护时无需特殊工具。

5. 5

   SIL安全等级与ATEX防爆认证

   产品符合IEC 61508,支持SIL2,并可选SIL3,同时具备ATEX EX II 2 GD c Tx防爆认证。

6. 6

   多种工作温度配置

   产品提供标准型-20℃至+80℃、低温型-40℃至+80℃和高温型-15℃至+120℃三种工作温度配置。
