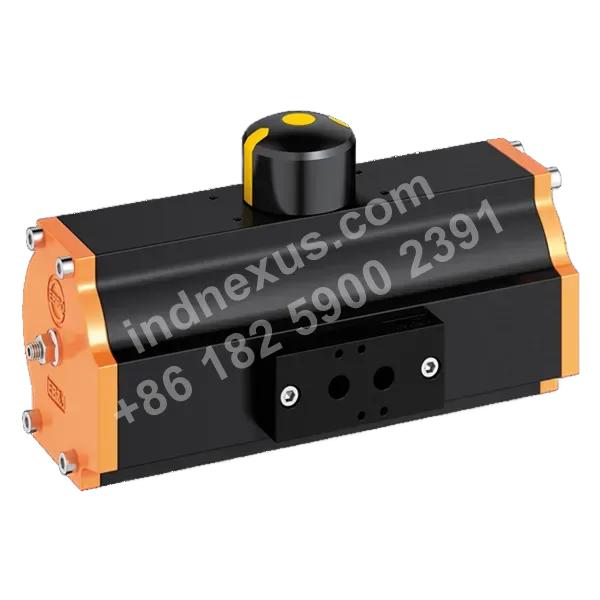

气动双动执行器 EB-SYD

技术参数

驱动方式

气动双动

额定扭矩范围

27-9768 Nm（基于6 bar气源压力）

适用阀门行程

90°角行程

行程限位调节范围

-8°~+3°之间可调

气源压力范围

最小2.5 bar，最大8 bar

气源质量要求

过滤的干燥或润滑压缩空气；符合ISO 8573-1:2010 Class 3，压缩空气露点≥-20℃或比环境温度低10℃；符合ISO 8573-1:2010 Class 5，过滤精度不低于40 μm；开关频率≥4循环/分钟时需要润滑

工作温度范围

标准型：-20℃~+80℃；低温型：-40℃~+80℃；高温型：-15℃~+120℃

阀门接口

EN ISO 5211

附件安装接口

VDI/VDE 3845

主体材料

船用级铝合金，阳极氧化处理

安全完整性等级

SIL2，SIL3可选，符合IEC 61508

防爆认证

ATEX EX II 2 GD c Tx

应用场景

1. 1

   大扭矩90°角行程阀门启闭控制

   EB-SYD气动双动执行器用于驱动90°角行程阀门,采用拨叉结构提供较大的开启和关闭扭矩,额定扭矩范围为27-9768 Nm,适用于对启闭扭矩有较高要求的阀门.

2. 2

   爆炸性环境中的90°角行程阀门自动化

   EB-SYD用于爆炸性环境风险区域内的90°角行程阀门气动驱动,产品具备ATEX EX II 2 GD c Tx防爆认证.

3. 3

   安全仪表功能相关阀门驱动

   EB-SYD可用于需要将阀门执行机构纳入安全仪表功能的场景,符合IEC 61508并具备SIL2等级,SIL3可选.

4. 4

   低温或高温工况下的90°角行程阀门自动化

   EB-SYD可根据现场温度选择低温型或高温型,低温型工作温度范围为-40℃至+80℃,高温型为-15℃至+120℃,用于相应温度范围内的90°角行程阀门驱动.

5. 5

   阀门位置指示与限位开关状态反馈

   EB-SYD具备360°位置指示并集成限位开关触发功能,可通过VDI/VDE 3845接口安装相关附件,用于90°角行程阀门的位置状态反馈.

选型特点

1. 1

   拨叉式大扭矩输出结构

   采用拨叉结构,可在阀门开启和关闭阶段产生较大的输出扭矩,适用于90°角行程阀门的执行器选型。

2. 2

   端部行程限位可调

   行程限位可在-8°至+3°范围内调节,便于根据阀门实际端位对执行器行程进行调整。

3. 3

   分级温度范围配置

   提供标准型-20℃至+80℃、低温型-40℃至+80℃和高温型-15℃至+120℃配置,可根据环境温度条件进行选型。

4. 4

   功能安全与防爆认证

   产品符合IEC 61508的SIL2安全完整性等级并可选SIL3,同时具备ATEX EX II 2 GD c Tx防爆认证。

5. 5

   船用级铝合金与不锈钢连接件

   缸体采用阳极氧化处理的船用级铝合金,连接件采用不锈钢材质,适用于对执行器材料和表面处理有要求的工业环境。
